در این مقاله می‌بینید سرعت و تورک موتور اندو را برای هر فایل از کجا بخوانید و چطور روی دستگاه تنظیم کنید.
همچنین اشتباه‌های رایج تنظیم و کارهایی را که باید هنگام برگشت مکرر موتور انجام دهید، مرحله‌به‌مرحله بررسی می‌کنیم.
چرا این دو عدد مهم‌اند
- تورک تعیین می‌کند موتور کجا جلوی فایل گیرکرده را بگیرد. تورک بالا خطر شکستگی پیچشی را زیاد می‌کند و تورک پایین کار را با توقف‌های مکرر مختل می‌کند.
- سرعت تعیین می‌کند فایل چطور بچرخد. سرعتی که با طراحی فایل هماهنگ نباشد، هم برش را ناکارآمد می‌کند و هم خستگی فایل را سریع‌تر جمع می‌کند.
موتور اندو را برای یک فایل مشخص چگونه تنظیم کنیم
تنظیم درست موتور از روی حافظه یا عدد مشترک بین فایل‌ها شروع نمی‌شود. از خود فایل شروع می‌شود. ترتیب کار این است:
- سیستم و سایز فایلی را که در دست دارید مشخص کنید (مثلاً فایل شکل‌دهنده‌ی سایز ۲۵ با تیپر ۰٫۰۶، یا فایل مسیرساز).
- دستورالعمل سازنده‌ی همان سیستم (IFU) را باز کنید و سرعت، تورک و نوع حرکت (چرخشی پیوسته یا رسیپروکال) را از آن بخوانید.
- اگر موتور برنامه‌ی از پیش‌تعریف‌شده‌ی همان سیستم را دارد، همان را انتخاب کنید. اگر ندارد، مقدارها را دستی وارد کنید.
- مطمئن شوید کنتراَنگل نصب‌شده با موتور سازگار است و نسبت کاهش دور آن با تنظیم موتور یکی است.
- قابلیت Auto-Reverse را فعال کنید. اگر موتور آپکس‌یاب یکپارچه دارد و پروتکل شما اجازه می‌دهد، برگشت آپیکال را هم فعال کنید.
- پیش از وارد کردن فایل به کانال، موتور را یک بار بیرون از دهان بچرخانید. صدای غیرعادی یا ارتعاش نشانه‌ی مشکل در کنتراَنگل است و لق بودن فایل در سرکنتراَنگل هم همین‌جا معلوم می‌شود.
اگر فایل را عوض کردید، تنظیم را دوباره بررسی کنید. مقدار مناسب برای فایل قبلی ممکن است برای فایل بعدی مناسب نباشد.
تنظیم تورک و انتخاب تورک یک چیز نیستند
«تنظیم تورک» یعنی وارد کردن یک عدد روی موتور.
«انتخاب تورک» یعنی تصمیم درباره‌ی اینکه آن عدد چه باشد. تصمیم اول کار دست است.
تصمیم دوم به موارد زیر وابسته است:
- سیستم فایل: هر سیستم با هندسه‌ی مقطع و تیغه‌ی مخصوص خودش طراحی شده است.
- سایز فایل: فایل ریزتر تحمل پیچشی کمتری دارد.
- تیپر: مخروطیت بزرگ‌تر سطح تماس بیشتر با دیواره و در نتیجه نیاز به نیروی بیشتر دارد.
- آلیاژ و عملیات حرارتی: نوع NiTi و فرایند حرارتی، انعطاف و رفتار فایل را تغییر می‌دهد.
- نوع حرکت: چرخش پیوسته و رسیپروکال منطق تنظیم متفاوتی دارند.
- توصیه‌ی سازنده: مرجع نهایی همیشه IFU است.
- مدل موتور و کنتراَنگل: دقت نمایش تورک به این دو بستگی دارد.
نتیجه‌ی عملی این است که هیچ عدد عمومی «درست» برای همه‌ی فایل‌ها وجود ندارد. اگر جایی عددی به‌عنوان تورک استاندارد دیدید، آن عدد فقط برای همان سیستم معتبر است.
روی صفحه‌ی موتور چه می‌بینید

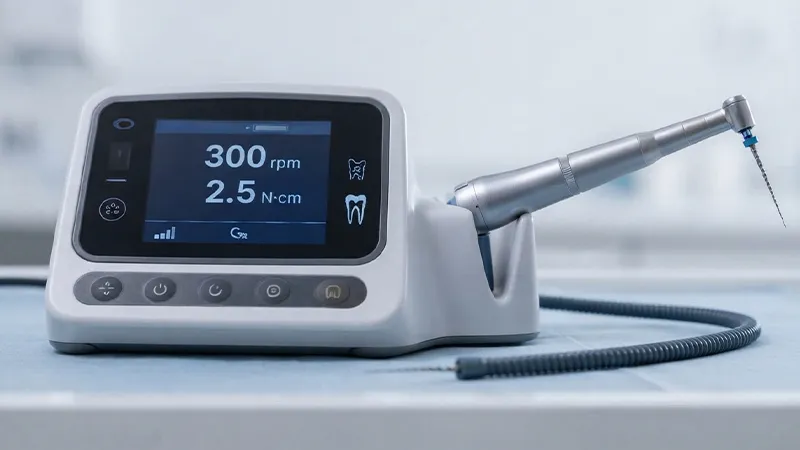

فرض کنید نمایشگر موتور این را نشان می‌دهد:
۳۰۰ rpm / ۲٫۵ N·cm
معنی هر عدد برای فایل این است:
- ۳۰۰ rpm: فایل در هر دقیقه ۳۰۰ دور کامل می‌چرخد، یعنی حدود پنج دور در ثانیه. این عدد نشان می‌دهد فایل با چه سرعتی می‌برد و با چه سرعتی چرخه‌ی خمشی را در انحنای کانال تجربه می‌کند.
- ۲٫۵ N·cm: این عدد مقاومتی نیست که موتور برای برش ایجاد می‌کند. سقفی است که اگر مقاومت کانال به آن برسد، موتور عکس‌العمل نشان می‌دهد. عکس‌العمل معمولاً متوقف شدن، برگشت خودکار یا هشدار است.
یعنی این دو عدد نقش‌های متفاوتی دارند. سرعت بیان می‌کند فایل چطور کار کند. تورک بیان می‌کند موتور کجا جلوی فایل را بگیرد.
بعضی موتورها یک عدد سوم هم نشان می‌دهند، مثل زاویه‌های رفت و برگشت در حالت رسیپروکال یا شیب تورک (Torque Slope).
این‌ها در دستورالعمل همان دستگاه و همان فایل توضیح داده شده‌اند و نباید بدون مرجع تغییر کنند.
چه چیزی روی موتور تنظیم می‌شود و از کجا باید گرفت
| چیزی که روی موتور تنظیم می‌شود | به چه چیزی وابسته است | مرجع تعیین مقدار |
|---|---|---|
| سرعت (Speed) | نوع سیستم و طراحی فایل | دستورالعمل سازنده |
| تورک (Torque) | نوع، سایز و طراحی فایل | دستورالعمل سازنده |
| حالت چرخش (Rotation Mode) | نوع فایل | دستورالعمل سازنده |
| برگشت خودکار (Auto-Reverse) | قابلیت موتور و پروتکل سیستم | دستورالعمل سازنده |
| برگشت آپیکال (Apical Reverse) | قابلیت موتور و طول کاری | دستورالعمل دستگاه |
عمداً در این جدول عدد ننوشته‌ایم. اعداد باید از IFU سیستم فایلی که استفاده می‌کنید خوانده شوند.
پیش از تنظیم، سازگاری فایل و موتور را بررسی کنید
خیلی از مشکل‌ها قبل از شروع کار ایجاد می‌شوند و به تنظیم برنمی‌گردند. موتوری که با فایل سازگار نباشد، هر عددی هم که وارد کنید، درست کار نخواهد کرد.
پیش از خرید یا استفاده از یک موتور، این موارد را بررسی کنید:
- سازگاری فایل با موتور: آیا سازنده‌ی فایل، استفاده از آن را با این موتور تأیید کرده است؟
- سازگاری کنتراَنگل: کنتراَنگل باید مخصوص همان موتور باشد.
- نسبت کاهش دور: عددی که موتور فرض می‌کند باید با کنتراَنگل یکی باشد.
- برنامه‌های از پیش‌تنظیم (Preset): آیا سیستم‌های فایل رایج در حافظه‌ی دستگاه هستند؟
- امکان تنظیم دستی: آیا می‌توان سرعت و تورک را جدا از برنامه‌ها تغییر داد؟
- برگشت خودکار: آیا فعال‌سازی و تنظیم حساسیت آن ممکن است؟
- برگشت آپیکال: آیا موتور به آپکس‌یاب متصل می‌شود؟
- کالیبراسیون تورک: آیا سازنده روش و زمان‌بندی کالیبراسیون را مشخص کرده است؟

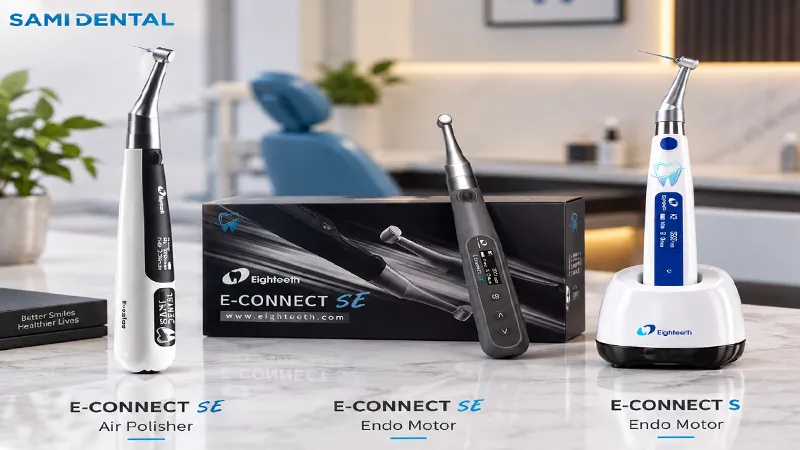

اگر در حال انتخاب موتور روتاری هستید، دستگاه روتاری ایتیس در مدل های مختلف را از سامی دنتال تهیه کنید و پیش از خرید، مشخصات آن را با همین فهرست مقایسه کنید تا با سیستم فایلی که استفاده می‌کنید سازگار باشد.
- دستگاه اندو روتاری ایتیس مدل E-Connect S: بی‌سیم، سرعت ۱۲۰ تا ۱۰۰۰ دور بر دقیقه، تورک قابل‌تنظیم ۰٫۵ تا ۴ نیوتن‌سانتی‌متر، صفحه‌نمایش قابل‌چرخش و قابلیت اتصال به آپکس‌لوکیتور
- دستگاه اندو روتاری ایتیس مدل E-Connect S Plus: مناسب کسانی که امکانات پیشرفته‌تر می‌خواهند
- دستگاه اندو روتاری ایتیس مدل E-Value E: مناسب کسانی که امکانات پیشرفته‌تر می‌خواهند

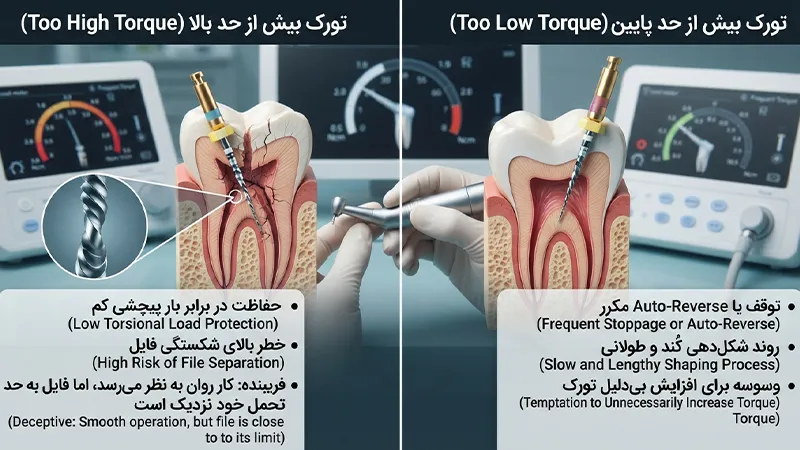

اگر تورک اشتباه تنظیم شود
تورک بیش از حد بالا
سقف را بالا بردن یعنی موتور دیرتر واکنش نشان می‌دهد. نتیجه‌اش این است که:
- حفاظت در برابر بار پیچشی کم می‌شود.
- فایل می‌تواند بار بیشتری تحمل کند تا موتور واکنش نشان بدهد.
- خطر شکستگی پیچشی بالا می‌رود، به‌ویژه در فایل‌های ریز و در کانال‌های تنگ.
تورک بالا بدون هیچ نشانه‌ای شما را فریب می‌دهد، چون موتور مدام متوقف نمی‌شود و کار روان به نظر می‌رسد. ولی فاصله‌ی فایل تا حد تحمل کوچک شده است.
تورک بیش از حد پایین
سقف را پایین گذاشتن یعنی موتور زودتر واکنش نشان می‌دهد. نتیجه‌اش این است که:
- Auto-Reverse یا توقف مکرر می‌شود.
- روند شکل‌دهی قطع‌قطع می‌شود و طولانی‌تر می‌شود.
- وسوسه می‌شوید برای رفع مشکل، تورک را بی‌دلیل بالا ببرید.
تورک پایین در ظاهر ایمن‌تر است و در بسیاری موارد هم هست، مخصوصاً در مرحله‌ی مسیرسازی. ولی اگر برای شکل‌دهی فایل بزرگ‌تر همان عدد پایین را نگه دارید، موتور مدام واکنش نشان می‌دهد و کار عملاً پیش نمی‌رود.
تورک جلوی کدام شکستگی را می‌گیرد
شکستگی پیچشی وقتی رخ می‌دهد که فایل در کانال گیر کند و بار پیچشی از ظرفیت آن بگذرد.
تورک موتور مستقیماً همین را کنترل می‌کند.
خستگی چرخه‌ای اما در اثر تکرار تنش در خمیدگی کانال رخ می‌دهد و تنظیم تورک به‌تنهایی از آن جلوگیری نمی‌کند. برای آن باید به انتخاب فایل، گلاید پس، مدت ماندن در خم کانال و تعداد دفعات استفاده توجه کرد.

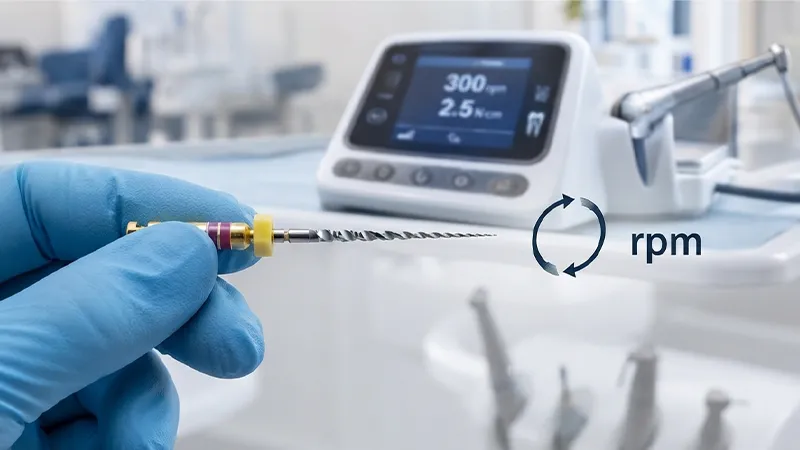

اگر سرعت اشتباه تنظیم شود
چرا نباید rpm را فقط برای سریع‌تر شدن درمان بالا برد
بالا بردن سرعت به‌ظاهر کار را سریع‌تر می‌کند، اما در هر ثانیه چرخه‌های بیشتری به فایل در قسمت خمیده وارد می‌شود. تعداد چرخه‌ی تحمل فایل تقریباً ثابت است و زمان رسیدن به آن کوتاه‌تر می‌شود.
علاوه بر آن، هندسه‌ی برش برای بازه‌ی مشخصی از سرعت طراحی شده است و خارج از آن بازه، برش کارآمدی خودش را از دست می‌دهد.
چرا کاهش rpm همیشه به معنی ایمنی بیشتر نیست
سرعت پایین‌تر خستگی چرخه‌ای را در واحد زمان کم می‌کند، ولی فایل را از بازه‌ی طراحی‌شده خارج می‌کند.
ممکن است فایل کمتر ببرد، بیشتر به دیواره بچسبد و تورک کاری بالاتر برود. در مطالعات، اثر سرعت بر بار پیچشی یکدست گزارش نشده است و به طراحی فایل بستگی دارد.
چرا سرعت باید با سیستم فایل هماهنگ باشد
سازنده سرعت را هم‌زمان با هندسه‌ی مقطع، مخروطیت و آلیاژ تعیین کرده است.
سرعتی که برای یک سیستم مناسب است، برای سیستم دیگر ممکن است نباشد. پس سرعت را همان‌طور که برای هر سیستم توصیه شده است نگه دارید و فقط با دلیل روشن بالینی و مرجع معتبر تغییر دهید.
وقتی موتور مدام Auto-Reverse می‌کند
این پدیده چه معنایی دارد
برگشت مکرر یعنی مقاومت کانال بارها به سقف تورک رسیده است.
موتور دارد کارش را درست انجام می‌دهد. مشکل در موتور نیست، بلکه در شرایطی است که فایل با آن مواجه شده است.
به ترتیب چه کنید؟
- فایل را بیرون بیاورید و آن را از نظر ظاهری بررسی کنید.
- شیارهای فایل را از عاج تمیز کنید. خرده‌ی عاج ممکن است سطح تماس را زیاد کرده باشد.
- کانال را با مایع تازه آبیاری کنید.
- گلاید پس را بررسی کنید. اگر مسیر کامل و بدون گیر نیست، آن را با فایل کوچک‌تر کامل کنید.
- دنبال گیر مکانیکی بگردید. پله، انسداد یا کلسیفیکاسیون ممکن است مانع باشد.
- وضعیت فایل و تعداد دفعات استفاده‌اش را بررسی کنید. فایل فرسوده را عوض کنید.
- تورک را فقط برای جلوگیری از Reverse بالا نبرید.
مورد آخر مهم‌ترین است. بالا بردن سقف تورک برای اینکه موتور «ساکت شود»، مشکل را حل نمی‌کند. فقط پنهانش می‌کند و فایل را در مرز شکستن نگه می‌دارد.
روتاری و رسیپروکال را یکی نگیرید
تنظیمات موتور برای فایل روتاری را نمی‌توان به فایل رسیپروکال تعمیم داد.
در سیستم روتاری، فایل به‌صورت پیوسته در یک جهت می‌چرخد و دو عدد سرعت و تورک بخش اصلی تنظیم هستند.
در سیستم رسیپروکال، فایل با حرکت رفت‌وبرگشتی کار می‌کند و علاوه بر سرعت و تورک، زاویه‌ی حرکت در هر جهت هم بخشی از پروتکل فایل است. این زاویه‌ها در برنامه‌ی موتور برای همان فایل قفل یا از پیش تعریف شده‌اند.
برای مقایسه‌ی کامل این دو روش از نظر کنترل، ایمنی، سرعت کار و شرایط استفاده، مقاله‌ی سیستم روتاری در مقابل رسیپروکال در درمان ریشه را بخوانید.
از نظر عملی:
- فایل رسیپروکال را با حالت چرخش پیوسته استفاده نکنید.
- فایل روتاری را با حالت رسیپروکال به کار نبرید.
- برای رسیپروکال، به‌جای تنظیم دستی، برنامه‌ی سازنده را انتخاب کنید.
- عددهای rpm در دو سیستم قابل مقایسه با هم نیستند.
چرا عدد روی نمایشگر همیشه به‌تنهایی کافی نیست
عددی که موتور نشان می‌دهد با این فرض محاسبه شده که کنتراَنگل سالم و کالیبره است.
اگر کنتراَنگل ساییده شده، روغن‌کاری نامناسب دارد یا لقی دارد، بخشی از نیرو صرف اصطکاک داخلی می‌شود و چیزی که به فایل می‌رسد با عدد نمایش‌داده‌شده فرق می‌کند.
نشانه‌های هشداردهنده:
- صدای غیرعادی یا ارتعاش هنگام چرخش
- گرم شدن سر کنتراَنگل
- برگشت خودکار بدون دلیل مشخص، یا نبودن آن در شرایط مقاومت بالا
برای پیشگیری:
- کنتراَنگل را طبق دستور سازنده تمیز و روغن‌کاری کنید.
- کالیبراسیون موتور و کنتراَنگل را طبق زمان‌بندی سازنده انجام دهید.
- پیش از هر جلسه، محکم بودن فایل در سرکنتراَنگل را بررسی کنید.
- در موتور بی‌سیم، وضعیت باتری را چک کنید.
چک‌لیست پیش از شروع هر درمان
- فایل و موتور با هم سازگارند.
- کنتراَنگل مخصوص همان موتور است و سالم به نظر می‌رسد.
- برنامه‌ی موتور با سیستم فایل انتخاب‌شده یکی است.
- سرعت و تورک از IFU همان فایل گرفته شده‌اند.
- Auto-Reverse فعال است و در صورت امکان، برگشت آپیکال هم فعال شده است.
- گلاید پس تا طول کاری کامل شده است.
- فایل آسیب ظاهری ندارد و از تعداد دفعات مجاز عبور نکرده است.
- آبیاری تازه و کافی در دسترس است.
